iBeam 8120在水库测量中的应用
发表时间:2017-08-10 17:51

“艳艳日正午,灼灼火俱燃。”盛夏七月,蝉鸣肆意,江苏中海达海洋信息技术有限公司(下简称“海洋公司”)自主研发的多波束测深系统iBeam 及侧扫声纳系统iSide 迎来了第一次正式对外“公测”。


7月下旬,由海洋公司副总经理丁威带队,首席技术工程师许厚永,技术工程师刘俊文等一行八人携iBeam 8120iSide 1400HD-MAX单波束测深仪等设备前往水库。该水库年久失修,存在安全隐患,当地主管单位已着手建立大中型水库信息化管理系统,此次与海洋公司共同完成水库库容测量的工作。

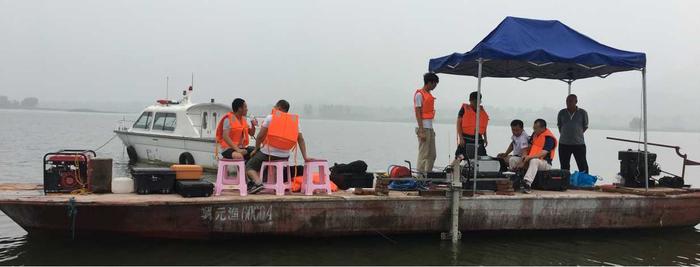

案例现场


到达现场后,我们兵分三路。一组清点设备并选取覆盖整个水库范围保证测量精度的控制点实地踏勘确定测量方案,即用多波束从水库中向两边扫测,边缘浅水部分由单波束进行补充;组寻找适合安装测试设备的船只。然而一切准备就绪,瓢泼大雨倾然而至,这无疑给我们的测量工作增加了难度,大家为了保护设备安全,冒雨将设备搬往避雨地带,尽管现场所有人都已浑身湿透,但我们的心里却感到无比欣慰。


奔赴现场


测前准备

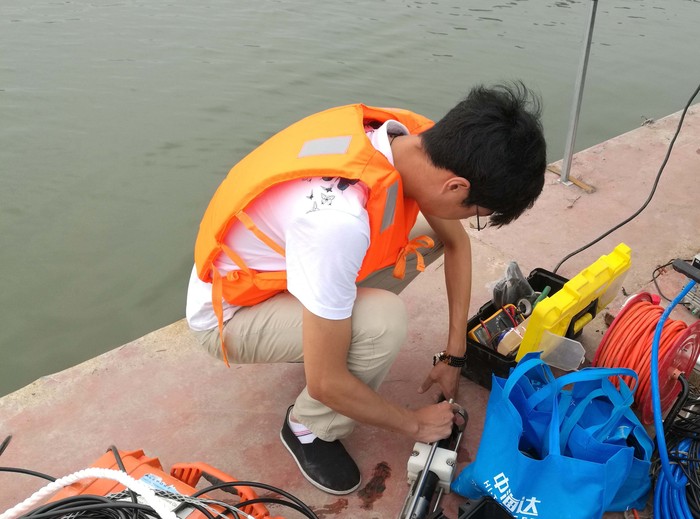

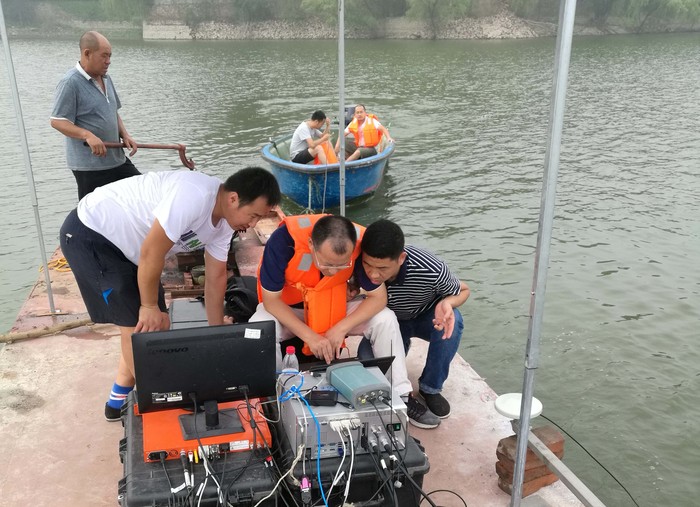

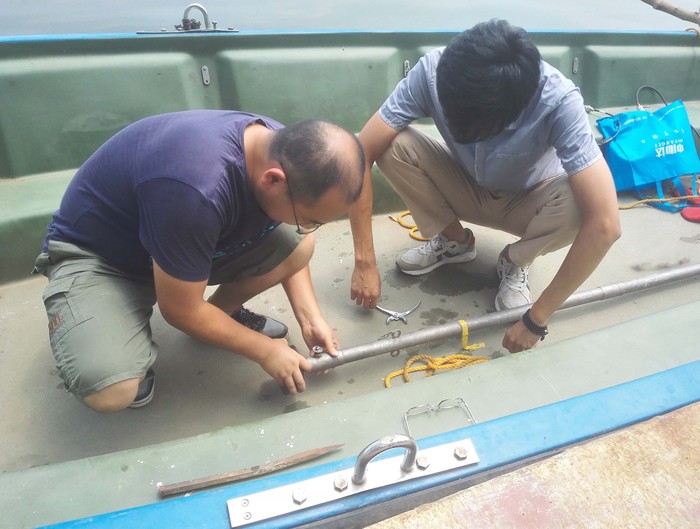

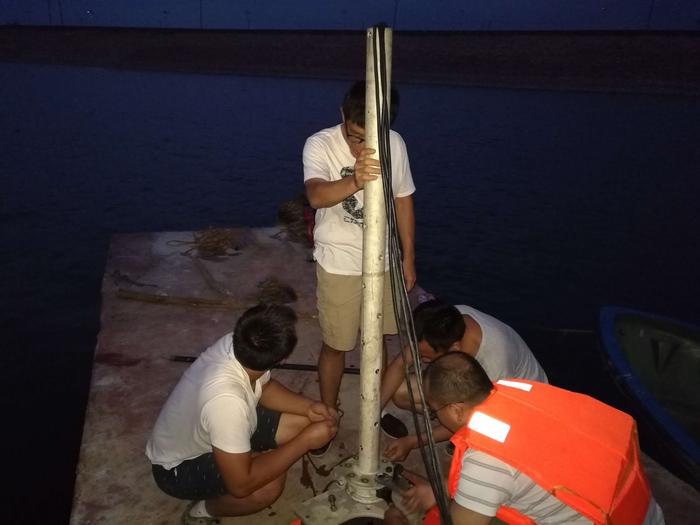

设备安装

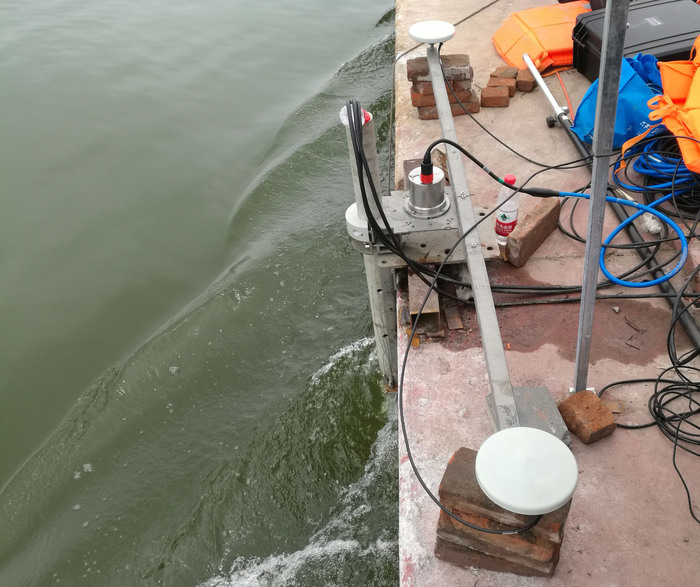

换能器结构小、易安装


安装完成


雨过天晴,iBeam 8120国产多波束当仁不让先开展工作货真价实的130度开角、30Hz频率,等距、等角两种测量模式可适应各种复杂地形,±10度的实时横摇稳定,稳定的显控软件,大大提高了作业效率,测试工作比预定日期提前一天完成。


iBeam8120在工作


iBeam8120扫测完成之后iSide 1400披挂上阵水下影像数据源源不断的回传到屏幕上iSide1400卓越的性能保障下,水下情况一目了然,皮划艇赛道水下钢锁清晰可见。

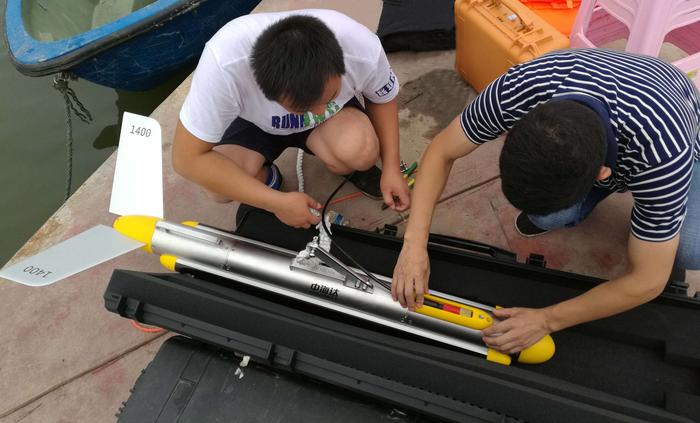

iSide1400在准备

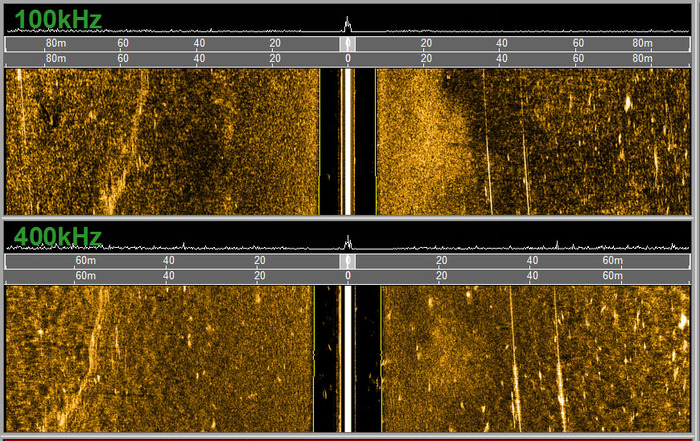

iSide1400成图


虽然测试过程中酷暑难耐甚至天公不作美,但整个项目依然有条不紊的进行着。iBeam8120iSide1400扫测完成HD-MAX测量工作紧随其后,由于水库浅水部分水下地形复杂,单波束的测量工作带来一定难度,但HD-MAX数字信号与模拟信号叠加的优势却在此处发挥得淋漓尽致。


案例数据分析(高效测量)

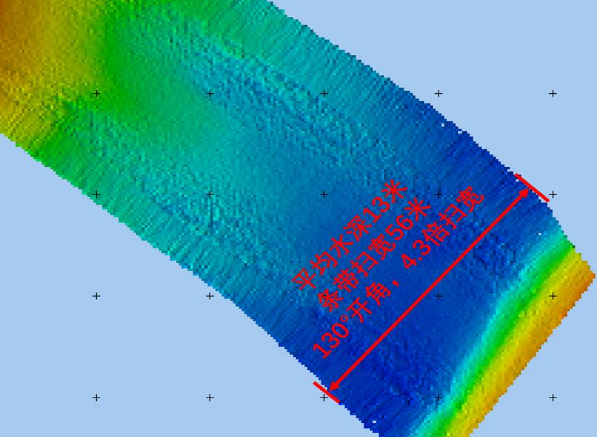

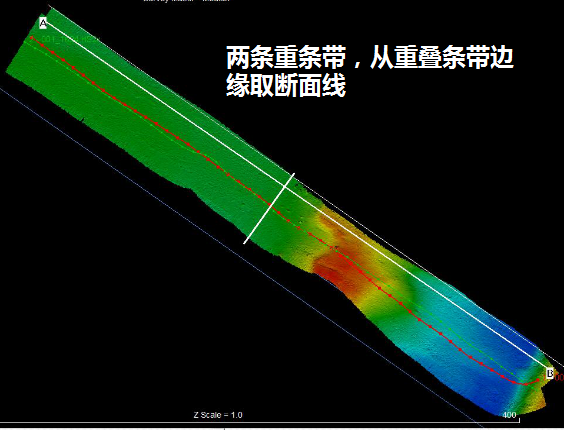

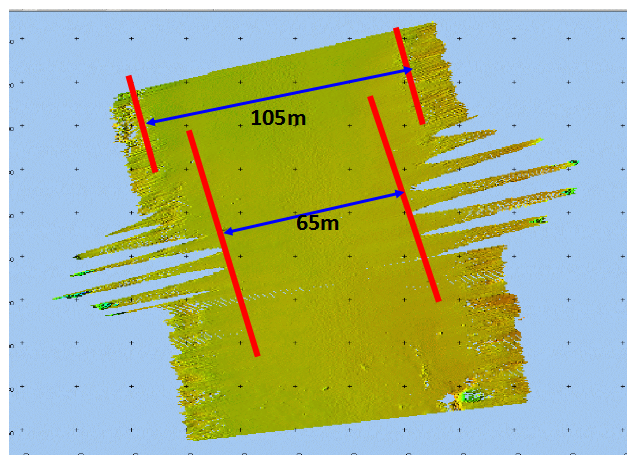

案例数据分析(多条带完美拼接,水深一致性非常好)

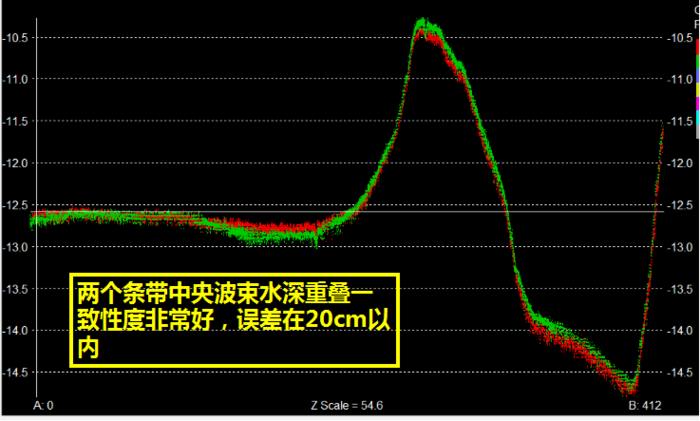

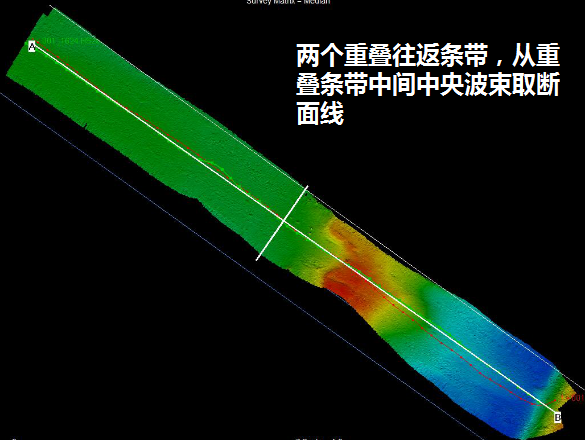

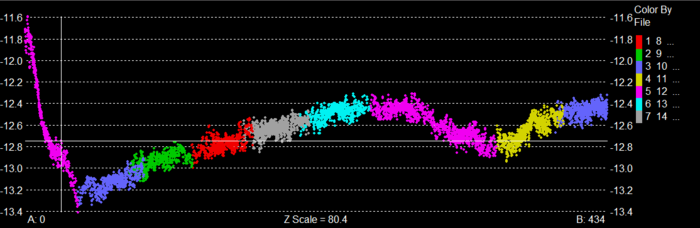

案例数据分析(往返重复测量,中央波束对比)


案例数据分析(往返重复测量,边缘波束)


案例数据分析(10°实时横摇稳定功能)


白天我们进行外业测量,晚上再对采集的数据进行处理,最后通过格网叠加,对重合部分的数据进行分析,实测证明iBeam 8120国产多波束满足IHO特级标准,是国产水下测量设备的又一利器。

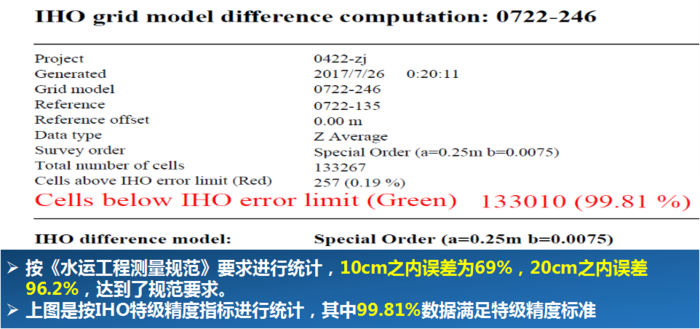

精度统计

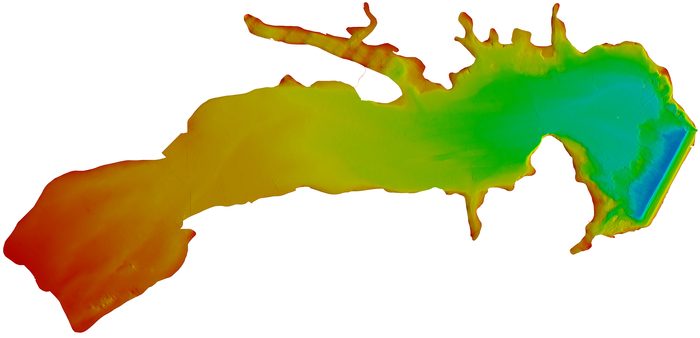

数据成果


历时一周整个项目尘埃落定测绘三院领导对iBeam 8120的性能非常认可同时对我们海洋公司的工作态度给予了高度赞扬
